      PD Series

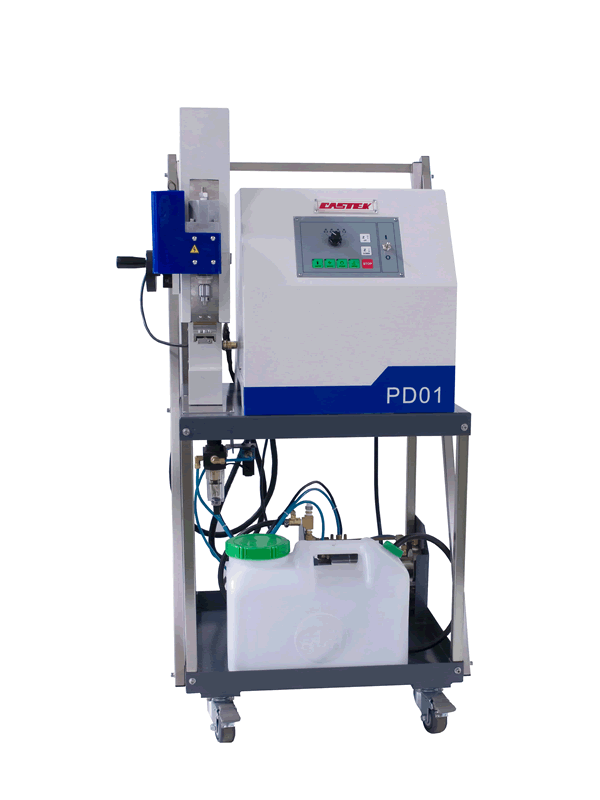

  PD01

移動細孔放電加工機  PD01、PD02

項目\型號 PD01 PD02
電源電壓 單相&接地, 50 / 60 Hz,
AC 100V, 110V, 220V
單相& 接地, 50 / 60 Hz,
AC 100V, 110V, 220V
最大消耗功率 1200瓦 1200瓦
最大加工電流 12安培 12安培
電極尺寸 φ0.3, φ0.5, φ1.0 & φ1.5mm φ0.3, φ0.5, φ1.0 & φ1.5mm
適用電極長度 200L 300L
Z軸行程 150mm 250mm
Y軸行程 10mm 20mm
加工速度 20mm/分 (φ1.0mm) 20mm/分 (φ1.0mm)
加工液容量 10公升 10公升
供給水壓 30kg/CM2 (氣壓泵浦) 30kg/CM2 (氣壓泵浦)
移動頭部重 約 16kgs 約 18kgs
整組重量 約 90kgs 約 95kgs

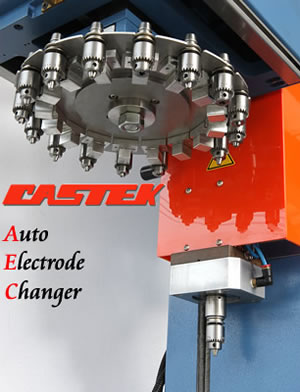

      AUTO ELECTRODES CHANGER
  AEC_device

自動換電極裝置 16 可加裝在SDNC, SD PNC, SD_K PNC, SD_K CNC 等系列機型,能使 CNC 、PNC機台更貼近無人看守之目的,並且完成加工任務。

請點選句末圖示觀看0.2mm自動電更換影片。AECvideo

自動換電極裝置可在加工頭部搭載16支電極與夾頭,搭載16支以上支自動換電極裝置則設置於加工頭部旁。

AEC16 適用於相同電極尺寸之鑽孔加工,搭載16支以上支自動換電極裝置可設定電極尺寸、材質、長度,與指定電極...等等,適合多尺寸之加工之智慧型控制。 對於智慧型自動換電極裝置功能之應用,則必須搭配自動換眼膜裝置

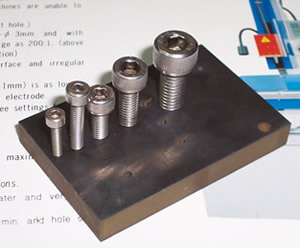

      HIGH SPEED THREAD-TAPPING DEVICE
  TTP_device


高速放電攻牙裝置可支援的有 SD 與 SD_K 兩系列系統. 這個裝置可大幅縮短交貨時間,使不可能成為可能,可說是一種工業大變革。

在過去, 鎢鋼攻牙需要消耗許多時間在許多加工步驟上,一但機器具有此功能,鎢鋼加工不需先打工再擴孔等等作業,直接攻牙加工就可以達到比過去更好的加工品質。 Any problems in punches and insert pieces? 10幾分鐘就可以搞定。

M2, M3, M4, M5, M6, M8 或 inch 尺寸規格齊全。 並且可以細孔放加工電機兩機一體加工任何導電材質。

      TILT HEAD DEVICE
  Tilt-head_device


擺頭裝置僅限於sd_k系列選購。 專為傾角加工所設計

可擺頭角度範圍為: ±50 度。

      NEW HIGH CURRENT DENSITY POWER
  New_HCD_power


新型高電流密度電源(HCD POWER) 為FD系列系統標準裝置,且可支援SD_K系列加裝選購。

HCD電源加工速度表:
材質深度 \ 電極尺寸
0.3mm
0.5mm
0.7mm
1.0mm
3.0mm
SKD11 熱處理 25mm
1 : 40
0:42
0:32
0:30
2:00
SKD11 熱處理 50mm
\
1:30
1:08
1:15
5:00
( 分 : 秒)
      PNC TECHNOLOGY
  PNC_TECH



PNC技術 可當作為 簡易NC控制器,操作簡單。 嘉昇細孔放電機,任一系列皆有支援此功能加裝。

使用嘉昇之傳輸軟體 與 RS232介面連結電腦與PNC控制器,使用者可以在電腦上編輯加工程式存成 *.nc檔 或是 *.txt等文字檔,傳輸到PNC控制器上,控制器即可讀取加工檔案進行加工; 相反的,在PNC控制器上輸入的程式亦可傳輸到電腦上儲存。 所以,要將PNC控制器發揮它的功能應用,選購傳輸軟體有其必要性。

PNC_transmit_blocks

      CNC TECHNOLOGY
  CNC_TECH


CNC技術 發展已行之有年,許多功能與應用不斷的進步與發展。

嘉昇自動換電極裝置支援CNC系列此外自動碰觸保護功能已是標準配備,這些功能使得CNC機台更趨近於無人看管之目的並且完成加工作業。

4th_axis_machining_on_cylinder_work_piece 圓柱工件加工,增加第四軸進行加工品質良好。 DXF 檔案轉成加工檔即可以圖形進行加工, 並且已是標準配備。 新型HCD電源支援SD_K系列,可大幅提升加工速度,縮短交貨期

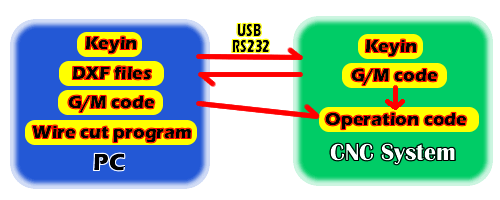

CNC檔案連結圖
CNC_files_connections
